易安裝拆卸塑料拖鏈
在機電領域，現有技術中的拖鏈大部分用鍍鋅鋼板制造而成，且拖鏈的橫隔板采用了封閉式中間帶穿線孔的結構。這種材料和結構的拖鏈主要存在的問題是在高溫高濕的工作環境下易造成銹蝕使拖鏈鏈板之間發生粘連后導致拖鏈被折壞，另一方面是在機電設備生產運行過程中在拖鏈上的其中一些管線出了問題需要更換時需要重新從每一個橫隔板中進行穿線，導致維護工作量比較大，拖鏈自身某一環節出了問題后修復比較麻煩。
雖然傳統塑料拖鏈在鏈板與上蓋板之間以及鏈板與下蓋板之間分別增設上連接件和下連接件來增強鏈節的結構強度，拆卸方便，但該結構存在以下幾個缺點：
1、該上蓋板和下蓋板與上連接件和下連接件只采用過盈配合連接，為達到一定的結構強度，需要采用較大的過盈量，即使是塑料材料仍會較難裝配，而且塑料件容易受溫度和生產工藝的影響，可能導致部分連接處過盈量不夠而導致蓋板脫落，部分連接處過盈量過大而導致蓋板難裝配，難拆卸；
2、采用過盈配合連接，在機械往復運動中，蓋板相對于連接件會發生微小的位移，長期高強度使用易使該蓋板因為微小的位移積累而從連接件上脫落；
3、蓋板上僅設置了通孔，拆卸時，工人通常通過螺絲刀的中間靠在一蓋板上，刀口放置于相鄰蓋板下方，通過杠桿原理翹起該蓋板一端，然后用手握住該蓋板一端，折向蓋板另一端，該操作易使通孔附近塑料扭曲變形，而影響再次裝配時的結構強度。
易拆裝式塑料拖鏈不易被腐蝕，拖鏈自身出現故障易修復處理，拖鏈中線纜出現故障后不需要重新穿線，使用更方便。

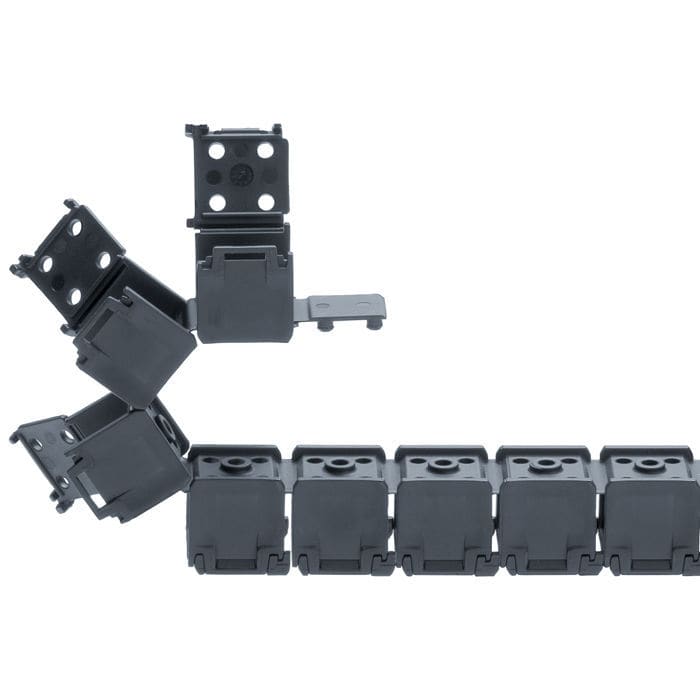

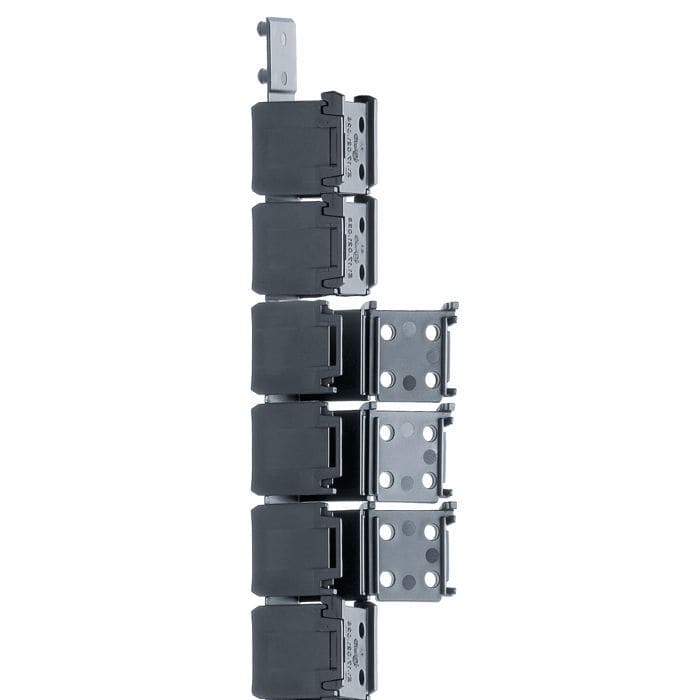

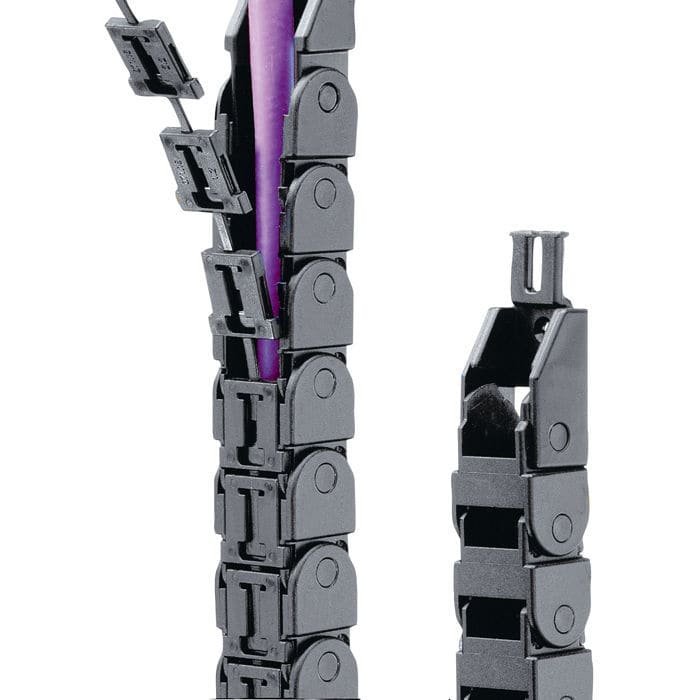

易拆裝式塑料拖鏈包括連接內鏈板以及外鏈板的軸，內鏈板以及外鏈板均為塑料板構成，軸中部呈板狀，相鄰的軸頂面之間設置著塑料上壓板，塑料上壓板底面下與軸之間水平間隔布置著油管、線纜以及水管，塑料上壓板與軸通過豎向布置的螺栓連接在一起。
本產品兼做橫隔板的軸兩端呈軸體狀結構，中部呈隔板體結構和上壓板剛好吻合，經過螺釘壓緊后組成水管，線纜，油管的通過孔，這種機構的組成解決了重新更換管線時不需要重新在各個隔板中逐一穿線的問題。也同時解決了拖鏈其中一節出現損壞后更換時需要重新穿線的問題，拆卸安裝方便。本實用新型拖鏈不易被腐蝕，拖鏈自身出現故障易修復處理，拖鏈中線纜出現故障后不需要重新穿線，使用更方便。
